★手动数显材料试验机

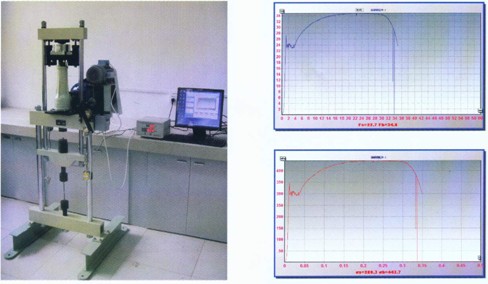

SSCS-100型手动数显材料试验机(配数显采集仪)
手动加载,空载电动升降,轮辐式压力传感器测力,材料试验机数显采集仪采集力、变形并数字显示力的即时值和最大值,通过软件接计算机对试验数据进行处理、计算和绘图(同时绘应力一应变图、力一变形图)

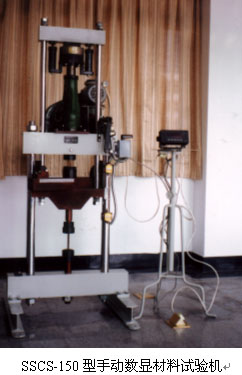

  手动数显材料试验机采用螺旋机构和摆线针轮减速机手动加载,配有空载电动升降装置,应变计式传感器测力,电子示力仪数显示力,并备有计算机接口。50型整机重量160kg,最大工作载荷50kN;150型整机重量230kg,最大工作载荷150kN;200型整机重量290kg,最大工作载荷200kN。测值误差小于1%,可作拉、压、弯、剪多种实验。

  该机的特点是:结构简单、体积小、重量轻、安装操作方便,价格低廉(不到同载荷液压材料试验机的三分之一)。该机虽然手动加载,但由于采用的摆线针轮减速机传动比大、机械效率高(约95%),故加载很省力。手动加载又有可随意掌握加载速度的优点。手动加载和空载电动升降的配合,就可使工作台在不同的工作状态下都获得所需要的升降速度。






配伺服系统自动绘图装置的SSCS-50型手动数显材料试验机









SSCS-50型手动数显材料试验机
