★JNSG--144型教学用扭转试验机



该机采用蜗轮减速器手动加载,弹簧测矩装置测扭矩和自动绘图装置绘图。最大扭矩144N•m,足以扭断直径为1 0毫米的钢试样。度盘最小刻度为0.4N•m,整机重量约为120公斤,外形尺寸长×宽×高=1040×790×1060立方毫米。直接放到大致水平的地面上即可进行实验。价格不到生产用扭转试验机的五分之一。

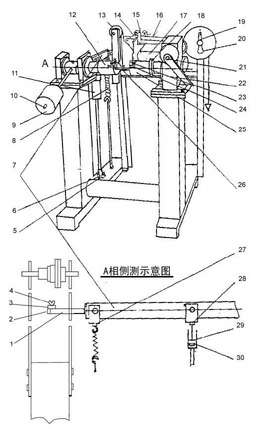

1.带线杆
2.夹线螺丝
3.夹线杆
4.夹线杆螺母
5.销轴
6.缓冲器插座
7.力臂
8.测距螺钉
9.平衡锤
10.锤杆
11.缓冲器
12.固定夹头
13.线轮
14.笔架螺钉
15.笔架
16.画线笔
17.卷桶
18.转角线轮
19.指针
20.刻度盘
21.蜗杆
22.蜗转箱
23.封板固定螺钉
24.夹头封板
25.夹头
26.试件
27.弹簧吊环螺母
28.活塞杆固定螺母
29.活塞
30.油缸
